Refroidissement & systèmes combinés
France 2017

Sous-stations modulaires

Démarche de rationalisation et standardisation des sous-stations d’abonnés pour réduire les coûts et les délais de mise en œuvre.

Trois entités de la BU FR RÉSEAUX, ENGIE Réseaux,

CLIMESPACE et CPCU ont lancé une démarche collaborative afin d’optimiser les coûts relatifs à la construction de postes de livraison.

Actuellement Les postes de livraison sont, dans la majorité des cas, construits « éléments par éléments », au cas par cas.

Ce mode opératoire, ne permet pas d’optimiser certaines phases de « construction », ce qui pourtant, pourrait sensiblement baisser les coûts.

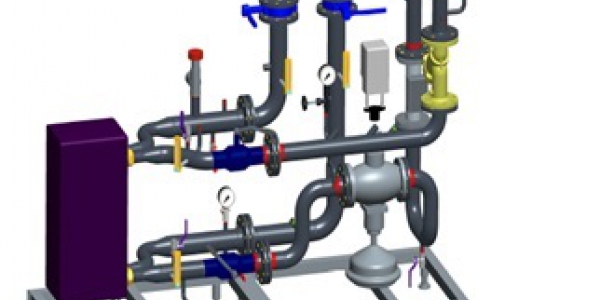

Afin de mieux répondre à cet objectif, une démarche spécifique « SOUS STATIONS MODULAIRES », sous forme d’un châssis modulaire type « skid », composé de 3 modules :

1. Module échangeur

2. Module robinetterie

3. Module coffret régulation

Chaque module est préfabriqué sur un châssis indépendant. L’assemblage des modules est facile et rapide : moins d’une heure. La compacité de chaque module est optimale : accès par une porte standard et manutention légère.

Le skid modulaire est standardisé pour répondre à une gamme de puissance allant de 100 kW à 1000 kW, avec deux technologies d’échangeurs disponibles : Soudo- brasé et plaques et joints.

Afin d’optimiser le temps et le coût de raccordement des skids aux différents réseaux, celui-ci s’effectue avec des flexibles, (mode plug and play).

Une gamme complète de flexibles est disponible.

L'équipe du projet

  • Karim OUCHIKH
  • Alain JOBARD
  • Yahia SMAIL
  • Prosper BERDITA
  • Jamal MOUSSAOUI

Entités

  • France Réseaux
